Технология измерения давления DPharp

DPharp – это серия высокоточных интеллектуальных преобразователей давления. Датчики серии EJA и EJX обладают всеми функциями современных интеллектуальных датчиков. Отличительной особенностью преобразователей серий EJA и EJX является принцип измерения давления: в качестве чувствительного элемента в них используется кремниевый механический резонатор – уникальная разработка фирмы Иокогава.

Что такое кремниевый резонатор?

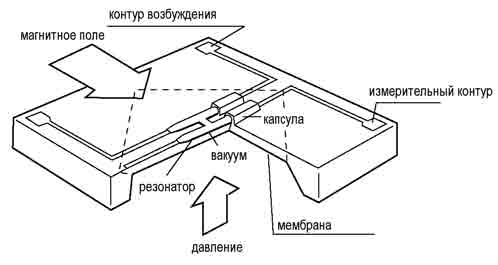

Кремниевый резонатор представляет собой параллелепипед плоской формы, защищенный герметичной капсулой и интегрированный в плоскость кремниевой мембраны. При изготовлении чувствительных элементов применяются самые современные технологи роста кристаллов, благодаря чему вся эта сложная структура получается с единой монокристаллической решеткой.

Принцип работы кремниевого резонатора:

В зависимости от знака приложенного давления резонатор растягивается или сжимается, в результате чего частота его собственных механических колебаний соответственно растет или уменьшается. Колебания механического резонатора в постоянном магнитном поле преобразуются в колебания электрического контура, и, в итоге, на выходе чувствительного элемента получается цифровой (частотный) сигнал, точно отражающий величину измеряемого давления.

Новая линейка датчиков давления и перепада давления - серия EJX.

Новые приборы в своей основе используют тот же "частотно-резонансный" принцип преобразования давления в частотный сигнал на базе кремниевого кристалла (DPHarp технология).

При этом в серии EJX существенно изменена конструкция капсулы, благодаря чему значительно уменьшено время отклика (теперь оно составляет 95 мсек - EJX - самый быстрый интеллектуальный датчик!!!). Кроме того переработана электроника (теперь она полностью резервирована даже для стандартных базовых исполнений), добавлены функции, улучшена точность. Вся линейка EJX стандартно сертифицирована по TUV на уровень безопасности SIL2.

Серия EJX почти полностью перекрывает модельный ряд EJA и вводит еще ряд новых моделей, таких как многопараметрический датчик EJX910A.
